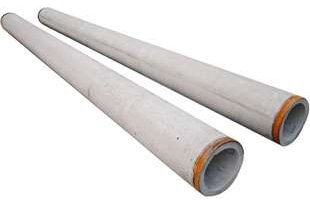

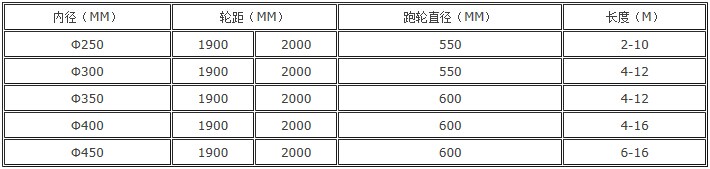

新型水泥井管模具

一、原材料选用及配比

1. 原材料选用

水泥选用普通硅酸盐水泥，最适合使用矿渣硅酸盐水泥，其水化热低、抗水、抗渗性能优越；标号≥42.5Mpa；采用中粗砂且级配良好，含泥量小于3%（重量计），砂中有害物质如云母、硫化物等的含量不足于危害混凝土强度； 碎石子最大粒径不大于15mm，且级配良好，针、片状颗粒含量不大于15%，软弱颗粒含量不大于10%，含泥量不大于1%。

可加入减水剂、早强剂、防冻剂等添加剂，以改善混凝土性质，增加其和易性和强度，节约用水。

2. 配比

水∶水泥∶砂∶石=0.51∶1∶1.53∶2.93，砂率为34%（不同的原材料可改变配比）。拌合前对各种原材料必须进行计量，计量误差不超出3%。

二、离心成型转速

1. 布料转速

离心工艺参数包括离心成型转速与离心时间，离心成型过程包括：布料、加速、密实、脱水，对应的离心成型转速分别为慢速、中速、快速。布料阶段，管体模具转速必须使混合料颗粒具有一定的离心力并足以克服重力，保持与管体模具内壁接触并不致落下，同时转速不能过大，以免混合料分层。

2. 密实转速

密实阶段，井管模具转速必须产生足够大的离心力，以使混凝土中多余水分排出，产生挤压力，同时克服混凝土粘聚阻力等。

3. 离心成型转速与时间对应关系

在离心成型过程中，要控制的是离心成型转速与离心时间，为了便于布料，使料浆均匀分布，实现初步成型、中间过渡、密实这三个目的。通常采用三档速度，即慢-中-快。离心成型转速与离心时间参考值见表1所示。

钢模转速（r/min）		时间（min）
慢速	80～120	0.5～1
升速	升速阶段	1～2
快速	400～560	4～5

依据表1参数，预应力钢筋混凝土井管（新型井管）实际生产时，大型的取较低转速，小型的取较高转速。
